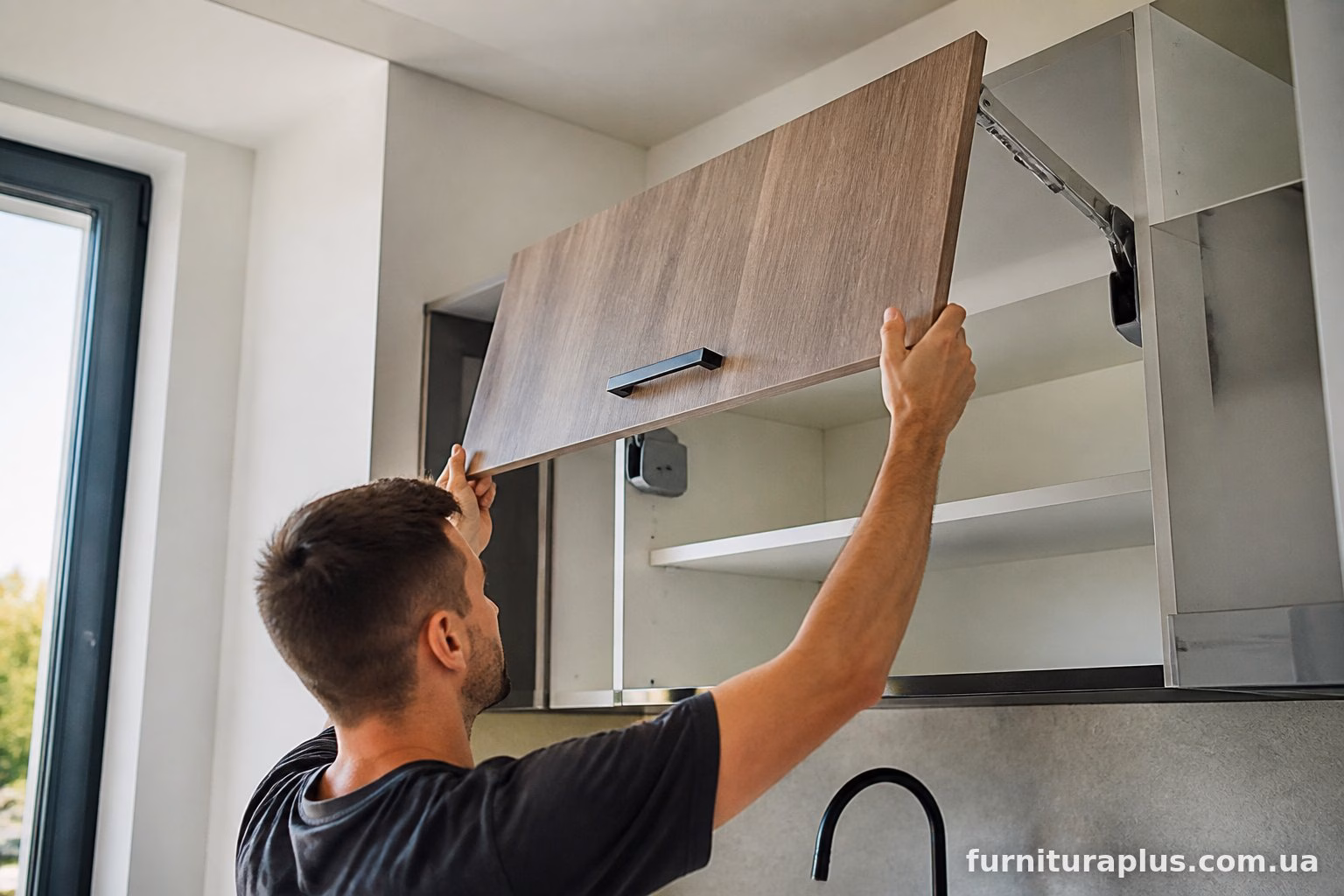

Підйомний механізм — це та деталь, яка перетворює звичайний верхній шафчик на щось зручне і сучасне. Замість того щоб тягнутися до дверцят і битися головою об відкритий фасад, ви просто натискаєте на нього знизу, і він плавно піднімається вгору. Виглядає ефектно, працює довго, якщо все зроблено правильно. А от якщо схалтурити з розміткою — фасад буде перекошений, доводчик клацатиме криво, і вся краса піде нанівець.
Розповім, як зробити монтаж без нервів і зайвих дірок у фасаді.
Які бувають підйомні механізми
Перш ніж братися за викрутку, варто розібратися, що саме ви купили. Механізми відрізняються за принципом дії, і від цього залежить і монтаж, і те, як фасад поводитиметься в експлуатації.
- Газліфти (амортизатори) — найпростіший варіант. Дві газові пружини кріпляться до бокових стінок шафи і до фасаду. Підходять для невеликих і легких дверцят.
- Механізми з важільною системою (типу Aventos HK, HF, HS від Blum, або аналоги Hettich, GTV) — складніші конструкції, які дозволяють піднімати важкі та габаритні фасади, включно з подвійними стулками, що складаються навпіл.
- Клапанні механізми — фасад відкидається вгору повністю, як кришка скрині. Актуально для антресолей та вузьких верхніх шафок.
Для стандартної кухонної шафи шириною 60-90 см найчастіше беруть саме важільні механізми — вони найбільш універсальні і витримують фасади до 8-10 кг залежно від моделі.

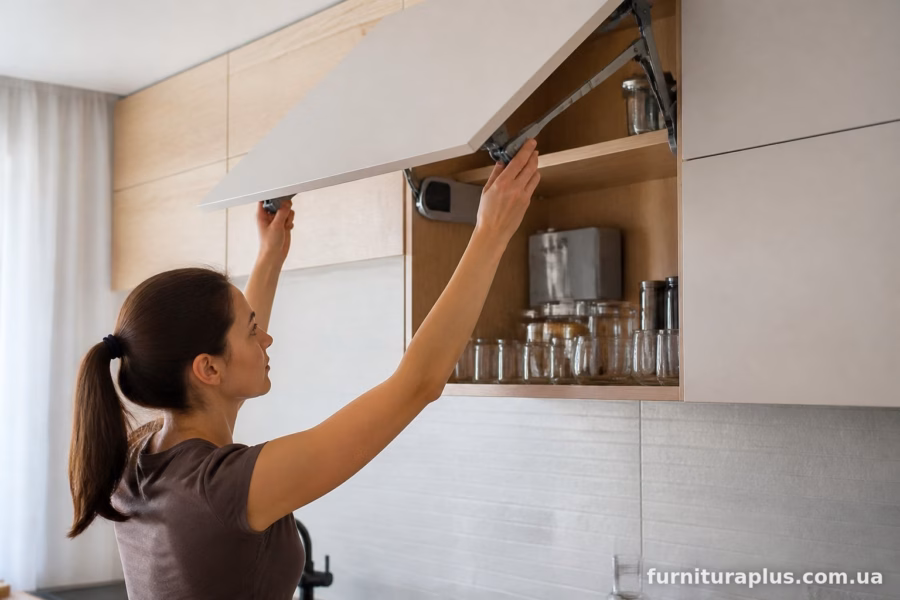

Що знадобиться для роботи
Перед монтажем краще зібрати весь інструмент одразу, щоб потім не бігати по квартирі з мокрими руками.
Знадобляться: шуруповерт, свердла (зазвичай 2 і 5 мм, хоча краще дивитися конкретно в інструкції до вашого механізму), рулетка, олівець, кутник столярний, іноді спеціальний шаблон для розмітки — деякі виробники, як-от Blum, кладуть його прямо в коробку з фурнітурою. Якщо шаблону немає, розмітку доведеться робити вручну за кресленнями з інструкції.
Ще стане в пригоді рівень — маленький, магнітний, такий зручно приставляти до фасаду під час регулювання.
Розмітка на бокових стінках шафи
Це, мабуть, найвідповідальніший етап. Помилка в кілька міліметрів — і механізм або не дотягнеться до фасаду, або притисне його криво.
Спочатку визначте висоту шафи і глибину — від цих параметрів залежить, куди саме кріпити важіль. У більшості інструкцій є таблиця відповідності: висота фасаду — точка кріплення на боковині. Наприклад, для механізму Aventos HF з фасадом висотою 400 мм точки кріплення будуть одні, а для 900 мм — зовсім інші, тому що змінюється хід підйому і кут розкриття.
Раджу не покладатися на око, а звірятися саме з паперовою інструкцією або PDF з сайту виробника — там завжди вказані конкретні міліметри під кожну висоту фасаду.
Коли розмітка зроблена, приставте шаблон (якщо він є) до внутрішньої стінки шафи, притисніть щільно до верхнього краю і накресліть точки під свердління. Якщо шаблону нема — відкладіть відстані рулеткою, звіряючись з кутником, щоб лінії були строго перпендикулярні верху корпусу.

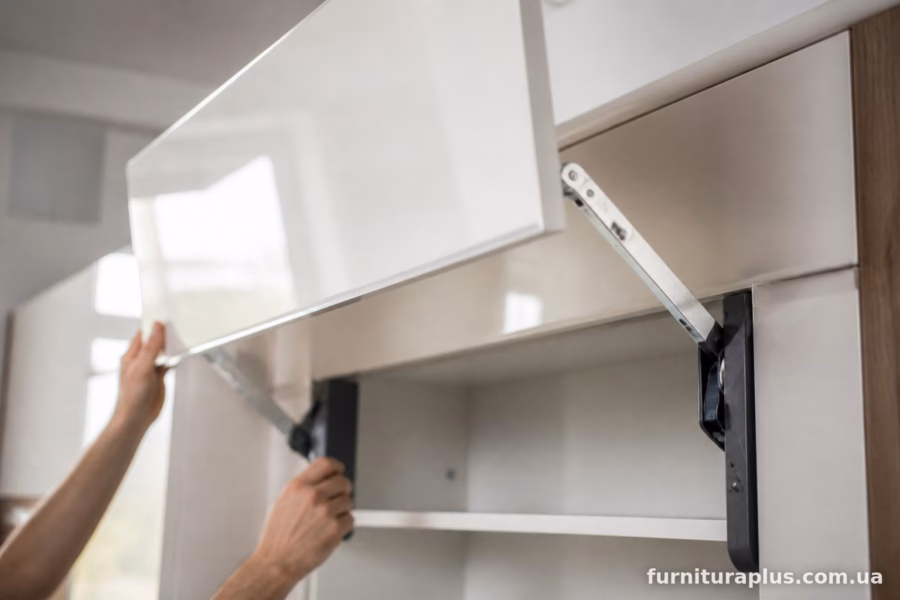

Встановлення механізму в корпус шафи
Коли розмітка готова, свердлимо отвори під кріплення. Зазвичай це отвори діаметром 5 мм для євгвинтів (конфірматів) або спеціальних шурупів, які йдуть у комплекті.
Механізм кріпиться до обох боковин шафи — з лівого і правого боку. Важливо, щоб обидва кронштейни стояли на одному рівні, інакше фасад буде відкриватись з перекосом і зачіпати сусідні шафки. Перевірити це просто: приклав рулетку від верхнього краю до кронштейна з одного боку і з другого — цифри мають збігатися.
Після фіксації кронштейнів встановлюється сам важільний механізм — він зазвичай “клацає” на місце або кріпиться додатковими гвинтами, залежно від моделі.
Кріплення фасаду до механізму
Ось тут багато хто помиляється — намагаються прикрутити фасад одразу намертво, а потім дивуються, чому він криво стоїть.
Правильний порядок такий:
- Спочатку прикручуйте кріпильні планки (тримачі фасаду) до самого фасаду з тильного боку — орієнтуючись на розмітку з інструкції.
- Потім навісьте фасад на важелі механізму, попередньо не затягуючи гвинти до кінця.
- Закрийте і відкрийте фасад кілька разів, перевіряючи, чи рівно він стає, чи немає перекосів по горизонталі й вертикалі.
- Тільки після цього затягуйте кріплення остаточно.
Такий підхід дає можливість підкоригувати положення фасаду ще до того, як усе буде закручено намертво. Повірте, зекономить купу нервів.
Регулювання висоти та зусилля
Практично всі сучасні підйомні механізми мають регулювання — і це не розкіш, а необхідність. Навіть при ідеальному монтажі з часом фасад може трохи “просісти” або, навпаки, почати зачіпати сусідню шафу.
Регулювання буває кількох видів:
- По висоті — гвинт або важіль, який дозволяє підняти чи опустити фасад на кілька міліметрів, щоб вирівняти зазори між дверцятами.
- По силі притискання — актуально для газліфтів, де можна змінити швидкість і плавність підйому фасаду в залежності від його ваги.
- Бокове регулювання — для вирівнювання фасаду вліво-вправо, якщо він трохи “поплив” в одну сторону.
Регулювальні гвинти зазвичай позначені стрілочками прямо на корпусі механізму — плюс і мінус, або “вгору-вниз”. Крутити краще потроху, буквально на пів оберту, і одразу перевіряти результат — так простіше не перекрутити в інший бік.
Типові помилки при монтажі
Навіть маючи якісну фурнітуру, легко напартачити, якщо поспішати. Ось на що варто звернути увагу заздалегідь.
Не рахуйте вагу фасаду “на око”. Якщо це масив дерева або фасад з інтегрованою ручкою (алюмінієвий профіль додає ваги), обов’язково перевіряйте максимально допустиме навантаження для конкретної моделі механізму. Перевантажений газліфт просто перестане тримати фасад відкритим, і той буде сам опускатися.
Не ігноруйте зазори між фасадами. Стандартний зазор — 2-3 мм між сусідніми дверцятами. Якщо не врахувати це на етапі розмітки, фасади при відкритті будуть стукатися одне об одне.
Не забувайте про висоту стелі. Для деяких механізмів з великим ходом підйому (наприклад, HF для високих фасадів) важливо, щоб над шафою було достатньо простору — інакше фасад просто впреться в стелю чи карниз, не розкрившись повністю.
Коли краще звернутись до майстра
Якщо кухня складна — кутові шафи, антресолі нестандартної форми, важкі фасади з каменю чи товстого МДФ — самостійний монтаж може перетворитися на квест з непередбачуваним фіналом. У таких випадках, особливо коли фурнітура коштує недешево, розумніше довірити встановлення людині, яка вже робила подібне не один десяток разів.
Для звичайної прямокутної шафи з легким фасадом до 5-6 кг встановлення власноруч цілком реальне, навіть без досвіду роботи з меблевою фурнітурою. Головне — не поспішати на етапі розмітки і завжди звірятися з інструкцією конкретно під вашу модель механізму, бо у різних виробників розміри кріплення можуть суттєво відрізнятися.
Підйомний механізм — не той елемент, на якому варто економити час або нерви. Зробите все за розміткою, перевірите розвагу і зазори перед остаточним закручуванням — і фасад буде відкриватися легко та рівно роками, без скрипу і перекосів.
