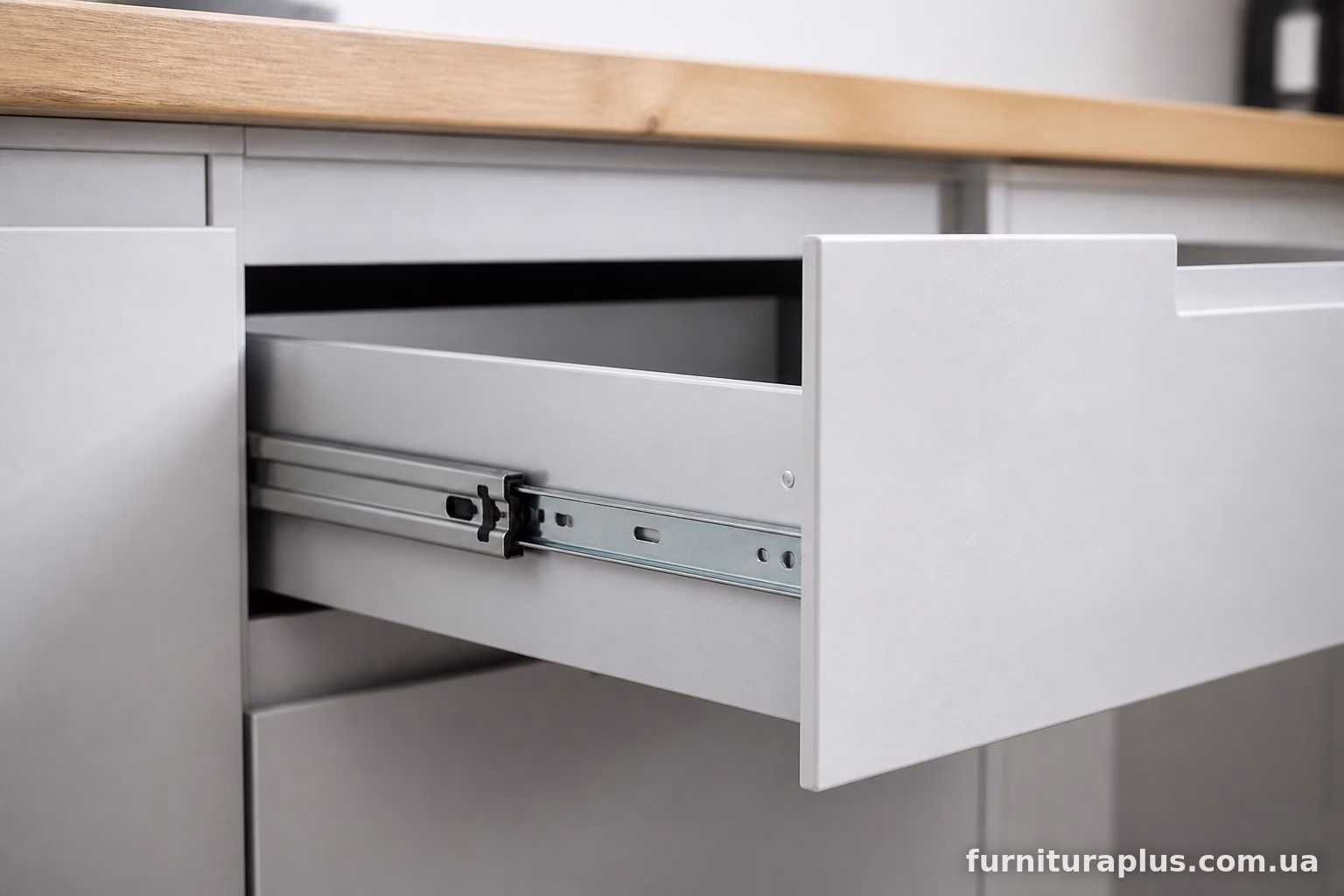

Кулькові напрямні з доводчиком — це той тип фурнітури, який спочатку здається дрібницею, а потім виявляється, що саме через нього шухляда або клинить, або зачиняється з таким грюком, що сусіди знизу цікавляться, чи все у вас гаразд. Доводчик — механізм приємний, але вимогливий до точності монтажу. Помилка в пару міліметрів — і замість плавного м’якого закриття отримуєте або заїдання, або той самий грюк, від якого доводчик мав врятувати.
Розберемося, як встановити такі напрямні без танців з бубном і повторного розкручування шурупів по три рази.
Що таке кулькові напрямні з доводчиком і чим вони відрізняються від звичайних
Кулькові напрямні (їх ще називають шариковими) складаються з двох частин — корпусу, який кріпиться до боковини корпусної меблі, і рухомої частини на шухляді. Між ними — кульки в сепараторі, які забезпечують плавний хід. Простіше кажучи, це найпоширеніший тип напрямних у більшості кухонь та шаф, які продаються в звичайних магазинах.
Доводчик — це додатковий вузол, найчастіше пружинно-гідравлічний, який на останніх сантиметрах ходу підхоплює шухляду і сам довозить її до кінця, гасячи удар. У дешевших моделях доводчик суто пружинний, у більш якісних — з гідравлічним амортизатором, який якраз і відповідає за той самий плавний, майже беззвучний хід.
На відміну від роликових напрямних, кулькові витримують більше навантаження і не так шумлять з часом. Але й монтаж у них трохи прискіпливіший — люфт тут майже не прощається.

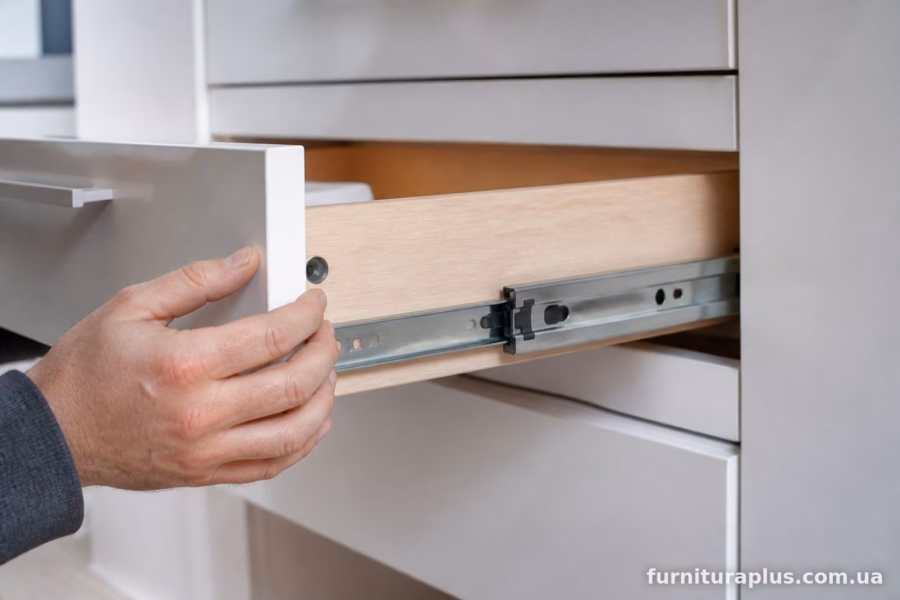

Що знадобиться перед монтажем
Перед тим як братися за викрутку, варто зібрати все необхідне під рукою, бо бігати за забутим свердлом посеред процесу — не найприємніше заняття.
- шуруповерт та набір біт;
- рулетка та олівець (краще два — один загубиться, перевірено);
- кутник столярний для перевірки прямих кутів;
- саморізи, які йдуть у комплекті (або аналогічні, якщо загубились);
- шило або кернер для намітки отворів;
- рівень, бажано невеликий магнітний.
І, звісно, самі напрямні — обов’язково парою, з однаковою довжиною і однієї серії. Змішувати різні моделі навіть від одного виробника — погана ідея, доводчики можуть спрацьовувати по-різному.
Вибір довжини та розрахунок розташування
Довжина напрямних підбирається під глибину шухляди, але з невеликим запасом. Якщо шухляда глибиною 450 мм, найчастіше беруть напрямні на 450 мм або трохи коротші — на 400-420 мм, залежно від конструкції фасаду і зазорів усередині корпусу.
Тут головне правило — обидві напрямні мають бути закріплені на одній висоті з обох боків. Різниця навіть у 2-3 мм призведе до перекосу шухляди, і доводчик почне працювати нерівномірно: з одного боку клацає раніше, з іншого пізніше. Візуально це виглядає так, ніби шухляда їде “вроздрай”.
Для розмітки простіше за все зробити один шаблон із картону чи фанери з позначеними отворами і прикладати його з обох сторін корпусу — так і швидше, і точніше, ніж міряти рулеткою щоразу заново.

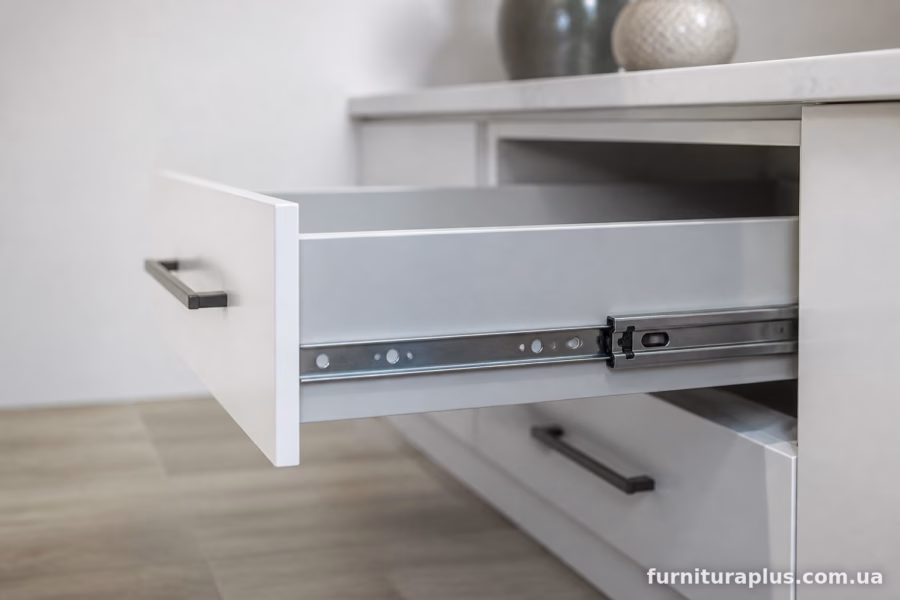

Встановлення корпусної частини напрямної
Починаємо з боковин шафи або кухонної тумби. Стандартний відступ від нижнього краю дна корпусу — зазвичай 30-37 мм, залежно від конкретної моделі напрямних і того, яка висота фасаду планується. У виробників завжди є технічна документація з точними цифрами — ігнорувати її не варто, бо на око тут легко промахнутися.
Кроки монтажу приблизно такі:
- Розмічаємо лінію на потрібній висоті з обох сторін корпусу.
- Прикладаємо напрямну, вирівнюємо по лінії.
- Намічаємо шилом отвори для саморізів — зазвичай передній і задній, середні можна додати пізніше для жорсткості.
- Вкручуємо саморізи, не затягуючи одразу до кінця — це дає можливість трохи скоригувати положення.
- Перевіряємо горизонталь рівнем.
- Остаточно затягуємо кріплення.
Не варто одразу вкручувати всі саморізи намертво — краще спочатку зафіксувати попередньо, перевірити хід шухляди, і тільки потім затягнути всі кріплення повністю.
Кріплення рухомої частини до шухляди
Друга частина напрямної кріпиться до боковини шухляди, зазвичай знизу. Тут теж є нюанс — рухома частина повинна встати рівно паралельно нижньому краю, інакше під час руху шухляда буде “гуляти” і зачіпати корпус.
Багато сучасних моделей кулькових напрямних вже мають систему кліпс — рухома частина просто клацає на металевий профіль, закріплений на дні шухляди зсередини. Це трохи спрощує монтаж, бо не потрібно свердлити боковину шухляди наскрізь.
Якщо ж напрямна кріпиться саморізами напряму до боковини — важливо витримати однакову висоту з обох сторін, інакше шухляда піде з перекосом навіть на ідеально встановлених корпусних частинах.

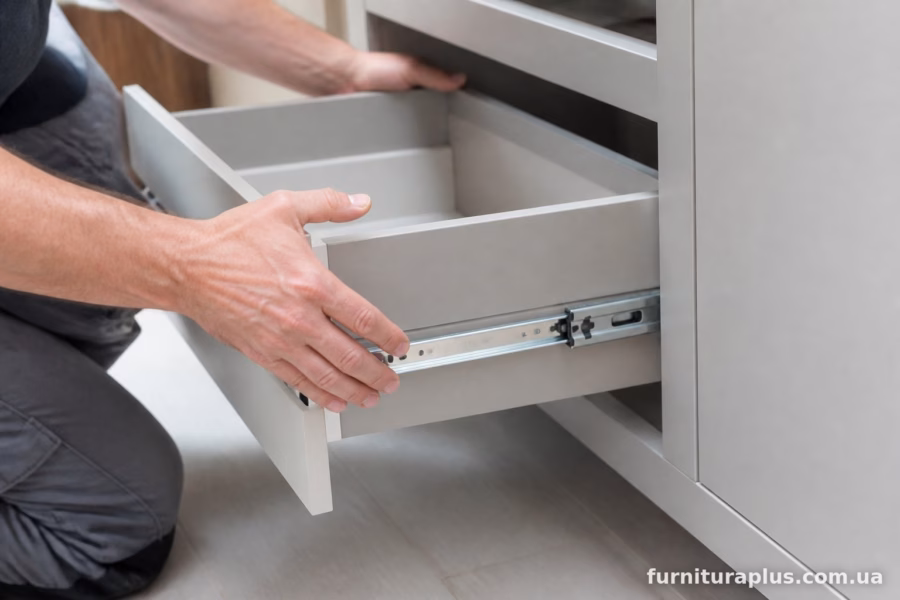

Регулювання доводчика після встановлення
Ось тут і починається найцікавіше. Навіть при бездоганному монтажі доводчик часто потребує невеликого підналаштування.
Більшість моделей мають регулювальний гвинт або важіль, який змінює силу спрацювання механізму. Якщо шухляда закривається занадто різко і доводчик не встигає її загальмувати — крутимо гвинт в сторону збільшення опору. Якщо навпаки, шухляда “зависає” за кілька сантиметрів до кінця і не докочується сама — послаблюємо.
Перевіряти краще не одним рухом, а десятком закривань поспіль — іноді механізм поводиться по-різному залежно від швидкості, з якою людина штовхає шухляду. Хтось зачиняє різко, хтось повільно — доводчик має однаково коректно спрацьовувати в обох випадках, тому налаштування варто робити з урахуванням реального сценарію використання, а не одного ідеального тестового руху.
Типові помилки під час монтажу
Найчастіша проблема — це перекіс через різну висоту кріплення напрямних з двох сторін. Навіть досвідчені майстри іноді ловлять цей момент вже після того, як усе закручено, і доводиться розкручувати заново.
Друга помилка — забувають про зазори між шухлядою і фасадом сусідніх модулів. Якщо не врахувати товщину напрямної і фасаду, шухляда може впиратись у сусідню шухляду або в стінку шафи ще до того, як повністю закриється.
Ще один момент — економія на кріпленні. Якщо вкрутити тільки два саморізи замість чотирьох-п’яти, з часом при навантаженні шухляда починає провисати, і доводчик перестає правильно спрацьовувати, бо геометрія вже трохи “поплила”.
І окремо варто згадати про напрямок доводчика — деякі моделі мають чітку сторону “ліво-право”, і переплутати їх при монтажі цілком реально, особливо якщо купували напрямні окремо, не парою в одній коробці.
Коли варто звернутись до майстра
Якщо йдеться про одну шухляду в тумбочці — цілком реально впоратися самостійно, маючи звичайний набір інструментів і трохи терпіння. А от коли мова про повний комплект кухонних шухляд з доводчиками різної глибини, є сенс хоча б проконсультуватися з майстром щодо розрахунків, бо помилка на етапі розмітки одного модуля може “з’їхати” на весь ряд фасадів, і тоді доведеться переробляти не одну деталь, а вирівнювати цілий ряд.
Загалом монтаж кулькових напрямних з доводчиком — процес не складний, але вимагає акуратності на кожному кроці. Точна розмітка, однакова висота з обох сторін, поступове затягування кріплень і фінальне регулювання доводчика — і шухляда працюватиме плавно, тихо, без грюкоту та перекосів роками.
