Мінификс — це той самий круглий стяжний елемент, який ви бачили практично в кожній корпусній шафі чи тумбі з ІКЕА або будь-якого меблевого цеху. Ексцентрик разом з мінификсом-шурупом (штифтом) утворює приховане з’єднання: зовні видно лише невеликий диск-заглушку, а всередині деталі стягнуті намертво. Якщо ви збираєте меблі самостійно або переробили старі кріплення — розібратися в цьому нескладно, головне зрозуміти логіку системи.
Що таке мінификс і з чого він складається
Система мінификс складається з двох частин. Перша — це сам ексцентрик, пластиковий або металевий диск діаметром зазвичай 15 мм, який вставляється у висвердлений отвір з торця або пласті деталі. Друга частина — стяжний гвинт-шпилька (часто його теж називають “мінификс” або просто штифт), який вкручується в іншу деталь і має голівку у вигляді загнутого штиря.
Коли ексцентрик обертається, його гачок захоплює голівку штифта і підтягує деталі одна до одної. Все просто, як у конструкторі, але потрібна точність на етапі свердління — від цього залежить, чи стане з’єднання міцним, чи розхитається вже за місяць використання.
Ексцентрики бувають різних діаметрів (найпоширеніші 12 та 15 мм) і висоти, під різну товщину ЛДСП — 16, 18, 25 мм. Тому перед покупкою фурнітури варто звірити параметри з товщиною деталей вашого проекту.

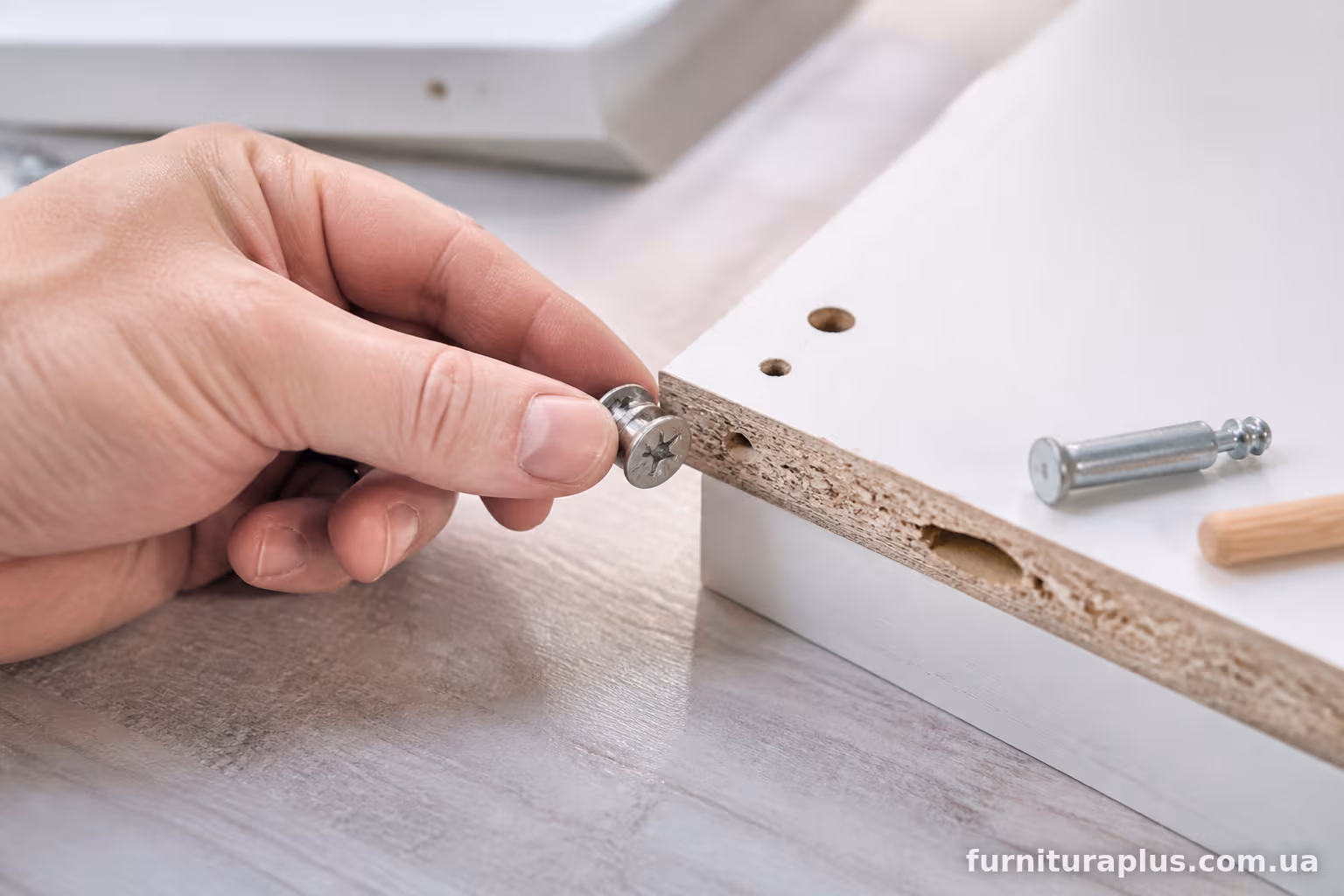

Що знадобиться для роботи
Перед тим як братися за свердла, зберіть усе необхідне під рукою:
- ексцентрики та стяжні гвинти (з розрахунком по кількості з’єднань плюс кілька запасних)
- свердло діаметром 15 мм (або 12 мм — залежно від типу фурнітури) для отвору під ексцентрик
- свердло 5 мм для отвору під штифт
- шуруповерт або дриль
- олівець, рулетка, кутник для розмітки
- шестигранник або спеціальна викрутка для обертання ексцентрика (часто йде в комплекті з фурнітурою)
Якщо плануєте зібрати не одну шафу, а кілька виробів поспіль, має сенс придбати кондуктор для свердління — пристрій, який фіксує точну відстань між отворами. Це рятує від кривих з’єднань і зекономить купу нервів.
Розмітка отворів — найважливіший етап
Тут помилки коштують найдорожче. Стандартна схема така: отвір під ексцентрик свердлиться в пласті деталі (наприклад, у боковині шафи) на відстані 8-10 мм від краю і 34 мм від торця — це найпоширеніший розмір, хоча зустрічаються варіанти 20, 24, 37 мм залежно від конструкції та товщини матеріалу.
Отвір під штифт розташовується в торці іншої деталі (наприклад, у полиці чи денці), строго навпроти майбутнього центру ексцентрика. Тобто якщо ексцентрик буде на відстані 34 мм від торця боковини, то штифт у відповідній деталі теж свердлиться так, щоб при з’єднанні вони збіглися.
Практична порада: завжди розмічайте обидві деталі одночасно, приклавши їх одна до одної в тому положенні, в якому вони будуть стояти в готовому виробі. Так набагато менше шансів переплутати сторони — а повірте, переплутати ліву й праву деталь при складанні шафи вночі напередодні переїзду — це класика.
Свердління отворів
Для отвору під ексцентрик (той, що діаметром 15 мм) глибина зазвичай становить 12-13 мм — важливо не просвердлити наскрізь, інакше ексцентрик просто провалиться або буде видно наскрізний отвір із зовнішнього боку деталі. Тут стане в пригоді обмежувач глибини свердління — або спеціальна насадка на свердло, або звичайна ізолента, намотана на потрібній відстані від кінчика свердла.
Отвір під штифт свердлиться в торець деталі, діаметром 5 мм (під стандартний мінификс-шуруп) на глибину приблизно 13-15 мм. Тут важливо тримати дриль строго перпендикулярно торцю — якщо піде під кутом, деталь при стягуванні перекоситься.
Якщо ви працюєте зі шпоном або ламінованою ДСП, свердліть обережно на виході свердла — краї можуть сколотися. Деякі майстри спершу проходять тонким свердлом наскрізь як напрямну, а потім розсвердлюють основним діаметром.

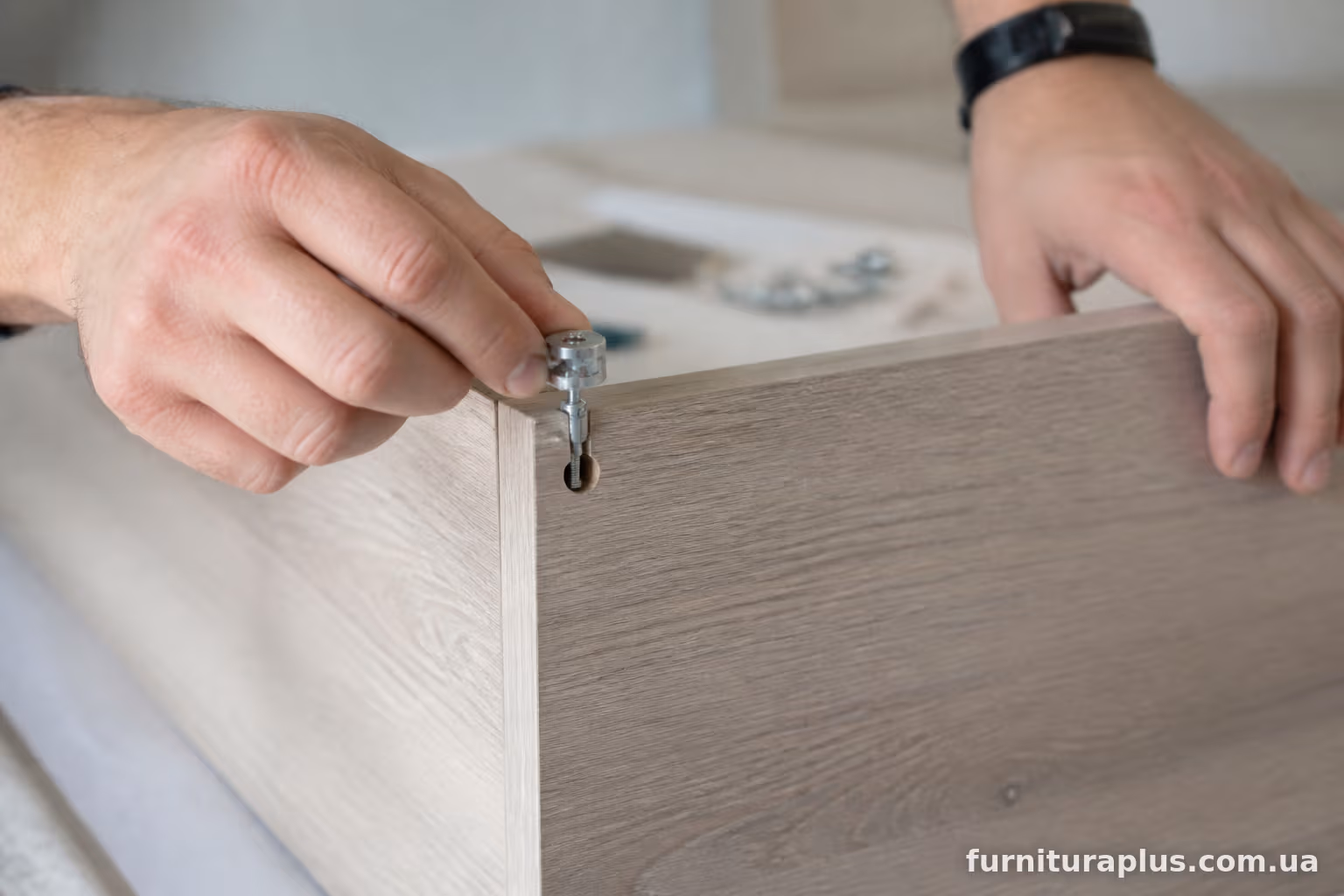

Встановлення ексцентрика та штифта
Коли отвори готові, вставляєте пластиковий ексцентрик в отвір 15 мм — він має щільно сісти, іноді доводиться злегка підбити молотком через дерев’яний брусок, щоб не пошкодити пластик прямим ударом.
Стяжний гвинт (штифт) вкручується в торцевий отвір 5 мм. Робити це краще шуруповертом на низьких обертах, щоб не зірвати різьбу в ДСП. Якщо матеріал крихкий або отвір вийшов трохи більший, ніж треба, можна капнути краплю ПВА в отвір перед вкручуванням — це додасть міцності з’єднанню.
Голівка штифта повинна виступати з торця настільки, щоб при з’єднанні деталей вона потрапила прямо в паз ексцентрика.

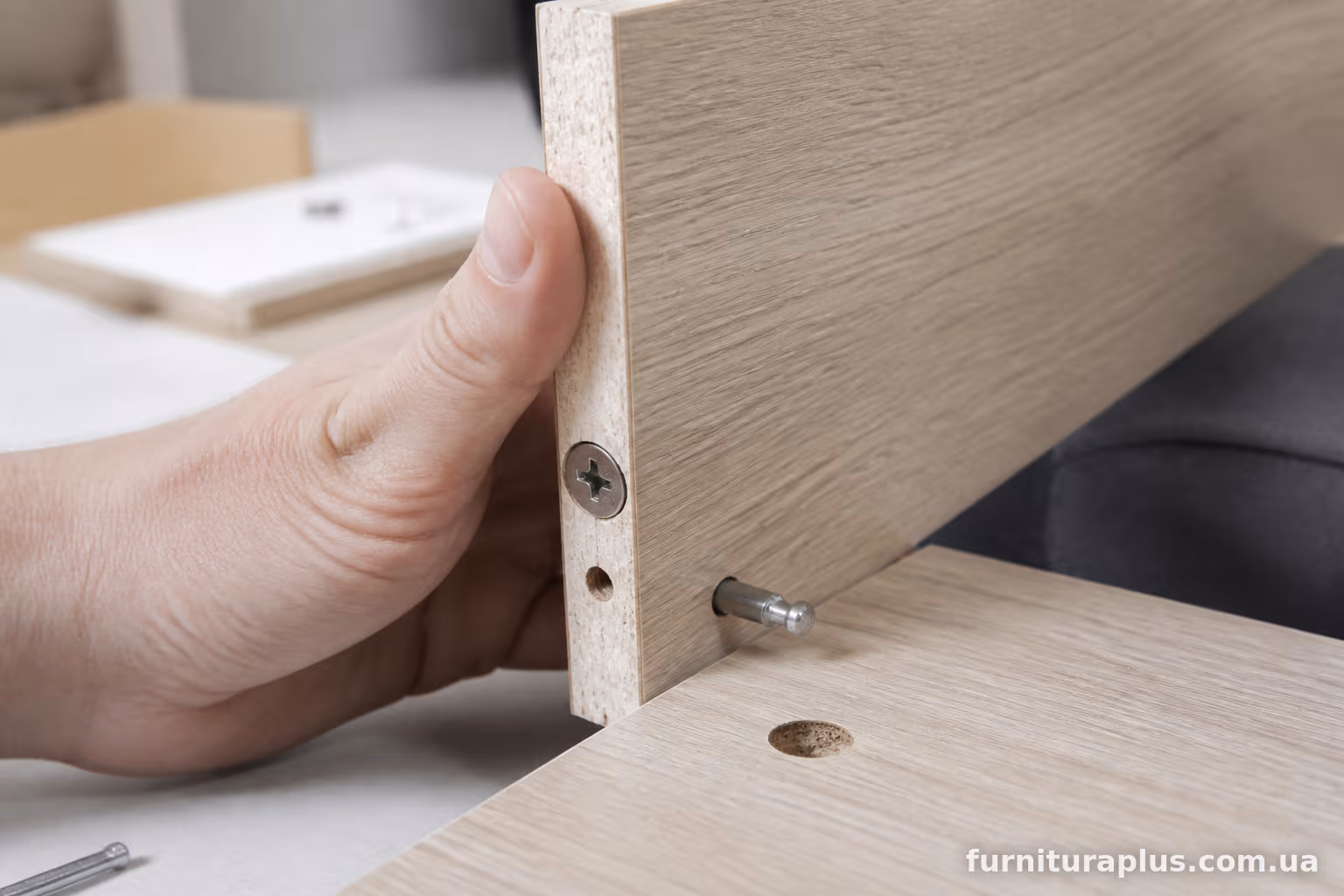

Стягування деталей

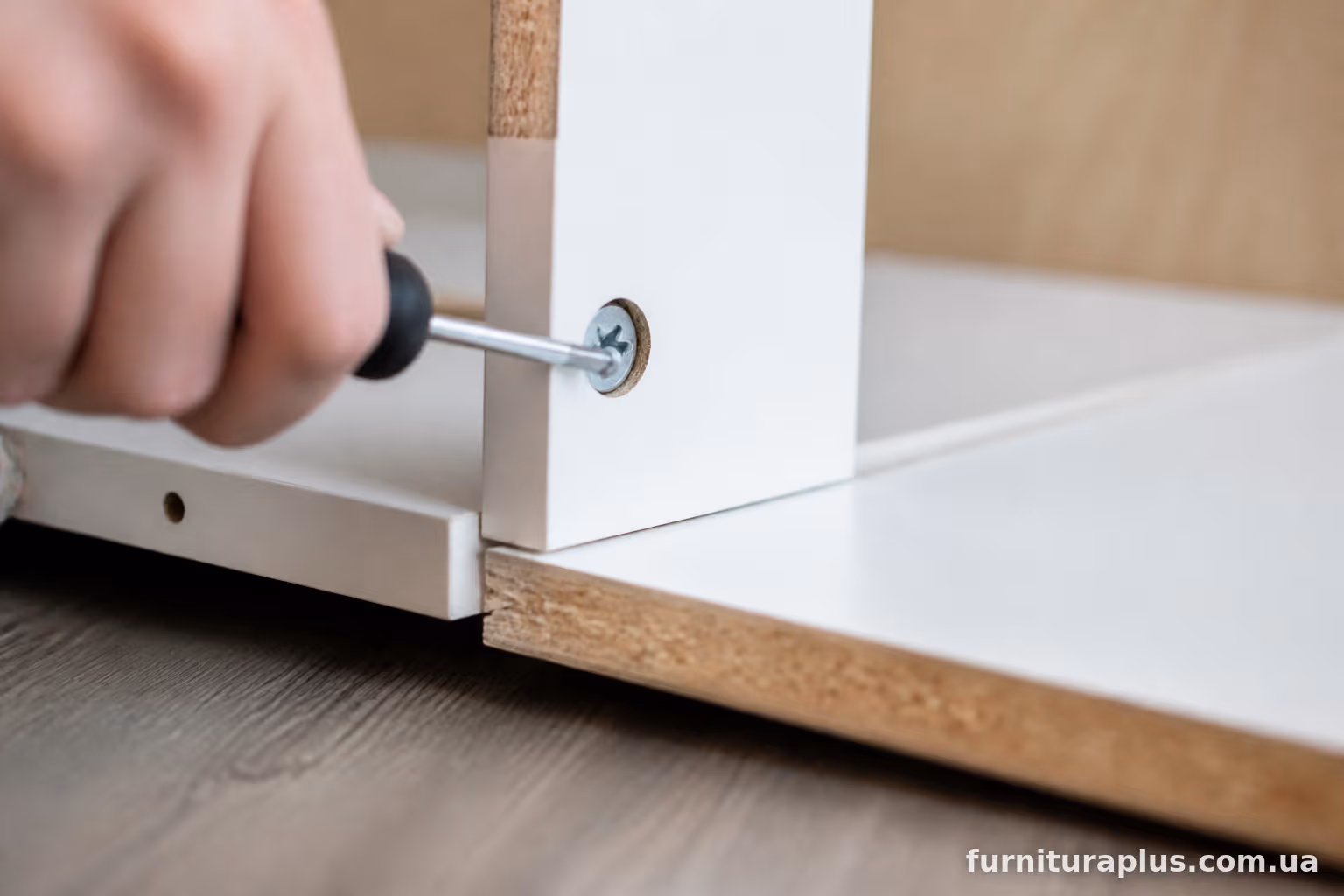

Тепер сама цікава частина. З’єднуєте деталі так, щоб штифт увійшов в отвір з ексцентриком — голівка штифта опиниться всередині круглого механізму. Далі шестигранником або спеціальним ключем обертаєте ексцентрик за годинниковою стрілкою.
Гачок ексцентрика захоплює голівку штифта і поступово підтягує деталі одна до одної. Обертати потрібно до тих пір, поки стрілка або мітка на ексцентрику (якщо вона є) не покаже, що з’єднання затягнуте максимально — зазвичай це положення, коли мітка “дивиться” вздовж деталі, а не перпендикулярно до неї.
Не перестарайтеся з силою — якщо крутити занадто різко чи занадто довго намагатись дотягнути вже затягнутий ексцентрик, можна зламати пластиковий корпус. У цьому випадку доведеться висвердлювати залишки і ставити новий.
Типові помилки при монтажі
Найчастіша проблема — неправильна відстань між отворами. Якщо розмітка “поплила” хоч на пару міліметрів, деталі при стягуванні перекошуються, з’являється щілина або, навпаки, надмірний перекіс у інший бік.
Друга поширена помилка — занадто глибокий отвір під ексцентрик, коли свердло проходить наскрізь. Тоді диск просто провалюється всередину деталі і тримати нічого не буде. Виправити можна, підклавши під ексцентрик шматочок пластику або дерев’яну шайбу відповідного діаметра, але це вже “милиця”, а не нормальне рішення.
Третя — слабке затягування штифта в м’якому або розсохлому ДСП. Якщо матеріал старий чи отвір розбитий, різьба просто прокручується. У такому разі допомагає ПВА-клей, дерев’яний чіп-заповнювач або перехід на отвір більшого діаметра зі спеціальним дюбелем.
Коли варто звертатись до майстра, а не робити самому
Якщо у вас одна-дві шафи для збирання і є базовий інструмент — впоратися своїми силами цілком реально, це не складніше за складання полиці з магазину. Але якщо йдеться про виготовлення меблів на замовлення, кухонний гарнітур зі складною геометрією фасадів або матеріал дорогий і помилка коштуватиме нового листа ЛДСП — тут краще довірити розмітку і свердління фахівцю з присадочним верстатом. Точність в 1-2 мм на такому обладнанні гарантована, а вручну навіть досвідчена рука іноді “гуляє”.
Мінификс — система дешева, надійна і зрозуміла, як тільки один раз спробуєш зібрати з’єднання власноруч. Головне — не поспішати на етапі розмітки, тримати свердло рівно і не боятися перевірити двічі перед тим, як свердлити. Тоді меблі простоять довгі роки без розхитаних кутів і рипучих з’єднань.
