З’єднання під прямим кутом — це основа майже будь-якого корпусного меблевого виробу. Шафа, тумба, полиця, кухонний короб — усе тримається на цих з’єднаннях. Здається, нічого складного: приклав дві плити, зафіксував, готово. Але саме тут ховається купа нюансів, які визначають, чи прослужить меблі роки, чи розхитається за перший місяць використання.
Розберемо основні способи з’єднання, які реально застосовують на практиці — і в майстернях, і вдома при самостійній збірці.
Основні способи з’єднання плит під кутом 90°
Варіантів кілька, і вибір залежить від того, чи є у вас спеціальний інструмент, чи важлива естетика зовнішнього вигляду, чи потрібна можливість розбирання.
Конфірмат (євро-гвинт). Найпопулярніший варіант для самостійної збірки. Це стяжний гвинт із широкою різьбою, який входить у попередньо просвердлений отвір під кутом. Для нього потрібен спеціальний свердел — ступінчастий, з трьома діаметрами: під головку, під тіло гвинта і під саму різьбу в торець плити. Без такого свердла зробити акуратний отвір складно, плита може розколотися.
Меблеві шканти (дюбелі). Дерев’яні або пластикові циліндрики, які вставляються в попередньо висвердлені отвори з обох боків з’єднання, зазвичай на клей ПВА. Шкантове з’єднання виглядає охайніше за конфірмат — кріплення не видно ззовні. Мінус — воно нероз’ємне, після склеювання розібрати меблі без пошкодження вже не вийде.
Мінікс (ексцентрикова стяжка). Металевий круглий елемент, який ховається всередині плити і стягує деталі за допомогою ексцентрика та штифта. Використовується в фабричних меблях, де важлива можливість багаторазового розбирання-збирання — переїзди, транспортування розібраних шаф тощо. Візуально акуратний варіант, кріплення повністю приховане.

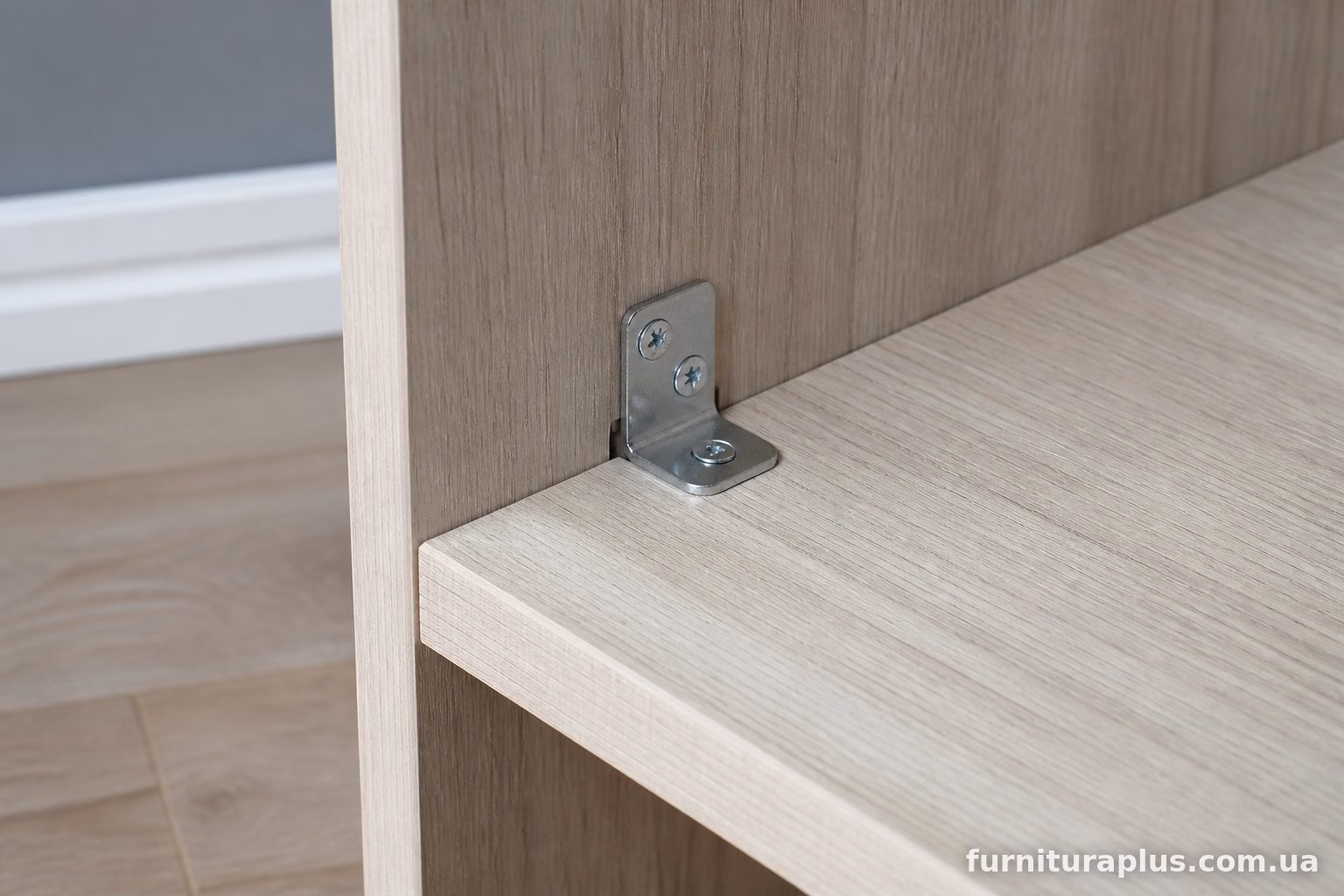

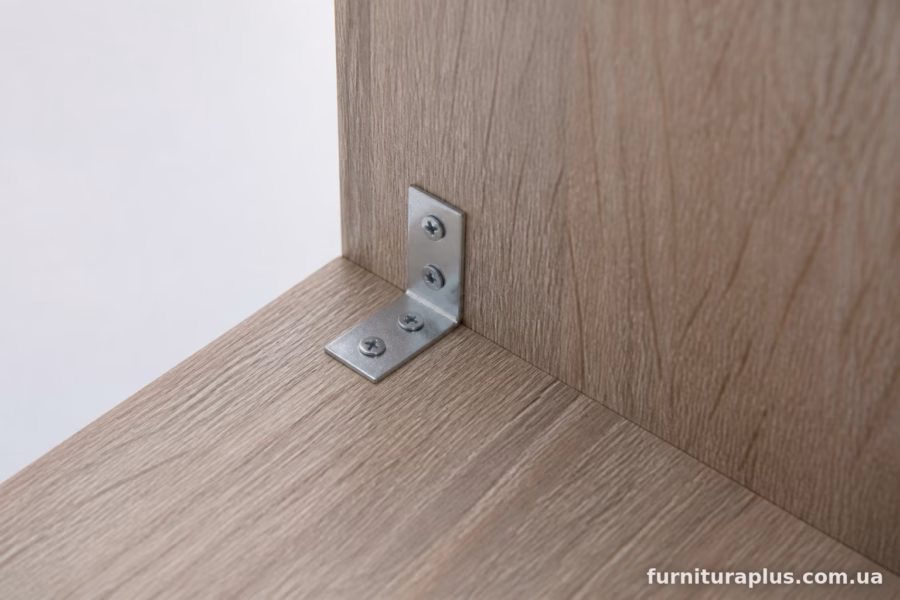

Кутові стяжки та куточки. Найпростіший спосіб для новачків. Металевий куточок кріпиться шурупами з обох боків з’єднання. Швидко, без спеціального інструменту, але не найкрасивіше рішення — куточок часто видно зсередини корпусу.
З’єднання на клей та цвяхи/скоби. Застосовується рідше, переважно для задніх стінок або менш навантажених елементів. Для основного каркаса такий спосіб надто ненадійний.

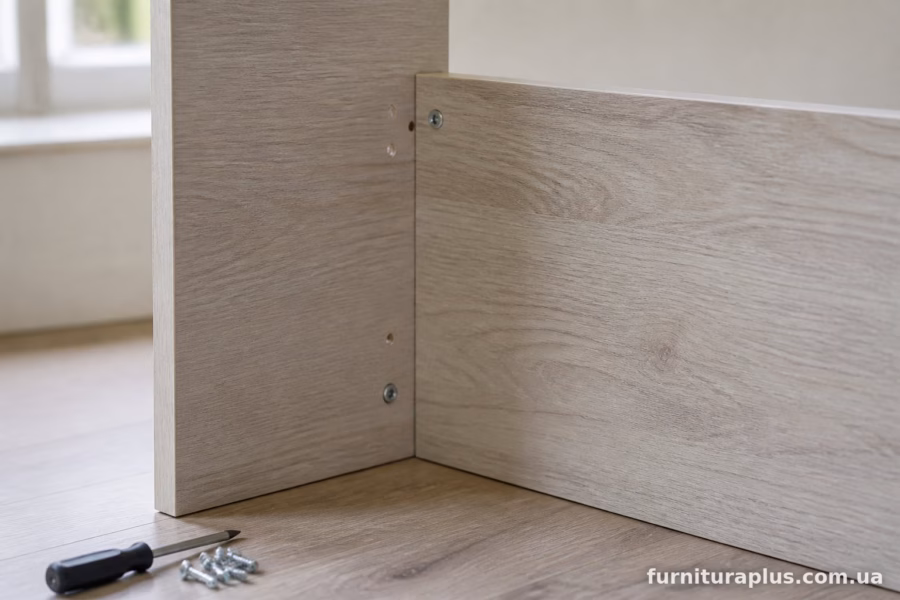

Що знадобиться для роботи
Перед тим як братися за з’єднання, варто зібрати мінімальний набір інструментів. Без нього навіть найпростіший конфірмат встановити рівно буде проблематично.
- Ступінчастий свердел під конфірмат (діаметр залежить від розміру гвинта, найчастіше 5/6.3/7 мм)
- Шестигранний ключ або біта для загвинчування
- Кутовий шаблон або струбцина для фіксації плит під 90° на час свердління
- Рулетка, олівець, кутник
- Шкантовий свердел (якщо обрано цей спосіб)
- Клей ПВА столярний (для шкантів)
Кутова струбцина — річ недооцінена. Багато хто намагається тримати плити руками під час свердління, і саме тому кут виходить не зовсім прямим. Різниця в пару градусів непомітна на око, але при збиранні цілого корпуса вона накопичується, і двері шафи потім не стають рівно.

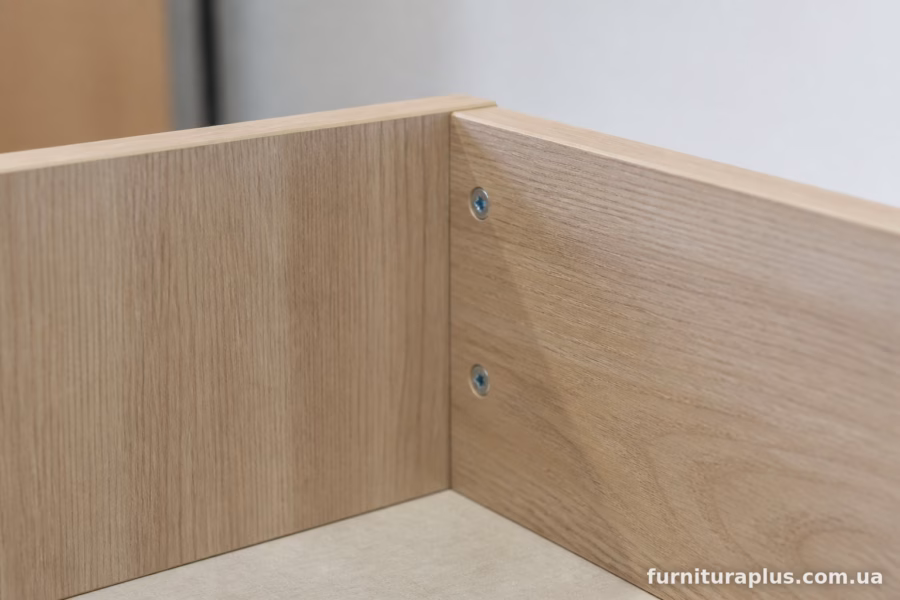

Покрокова технологія з’єднання конфірматом
Розглянемо найпоширеніший варіант — з’єднання на конфірмат, оскільки саме з ним найчастіше стикаються при самостійному складанні меблів або їх ремонті.
- Розмітити місце з’єднання на обох деталях. Зазвичай відступ від краю — 8-10 мм від зовнішньої площини, залежно від товщини плити (для стандартних 16 мм ЛДСП це приблизно так).
- Позначити точки свердління на торці однієї плити (там, де буде входити різьба) і на площині другої (де сховається головка).
- Зафіксувати плити під прямим кутом за допомогою струбцини або кутового шаблону.
- Просвердлити наскрізний отвір у першій плиті ступінчастим свердлом на потрібну глибину — тут важливо не проскочити наскрізь через торець другої деталі.
- Просвердлити в торці другої плити отвір під різьбу конфірмата, зазвичай на глибину 30-32 мм.
- Вкрутити конфірмат шестигранним ключем, злегка притискаючи деталі одна до одної.
- Перевірити кут кутником після затягування — плита могла трохи “піти”, якщо свердління було неточним.
Якщо кут після збирання все ж трохи гуляє, часто причина в тому, що отвори просвердлені не паралельно площині плити. Достатньо відхилення в 1-2 мм по глибині отвору, щоб деталь перекосило.
Типові помилки при з’єднанні плит
Найчастіша помилка — свердління “на око”, без розмітки і фіксації. Навіть досвідчена рука іноді підводить, а ЛДСП не прощає повторного свердління в тому самому місці — отвір розбовтується, і кріплення тримається слабше.
Друга поширена проблема — використання надто короткого або надто довгого конфірмата. Якщо гвинт занадто довгий для товщини плити, він може прошити наскрізь і вилізти на лицьову сторону фасаду. Стандартна довжина конфірмата для плити 16 мм — 50 мм, це варто перевіряти перед закупівлею фурнітури.
Ще один момент — забувають про крайку. Якщо торець плити обклеєний кромкою ПВХ, свердління потрібно робити акуратно, щоб не відколоти край кромки на вході свердла. Деякі майстри спочатку роблять неглибокий “наколюючий” прохід тонким свердлом, а вже потім розширюють отвір основним.
Коли краще використовувати шкант, а коли конфірмат
Шкант підходить, коли виріб збирається один раз і назавжди — наприклад, корпус тумби, який потім обшивається задньою стінкою і більше не розбирається. З’єднання виходить міцним, естетичним, без видимих металевих елементів.
Конфірмат — вибір для меблів, які потенційно доведеться розбирати: переїзд, транспортування, зміна конфігурації шафи. Також конфірмат простіше в ремонті — якщо кріплення розхиталося з часом, його можна підтягнути або замінити, тоді як шкант на клею вже не підкрутиш.
На практиці багато майстрів комбінують два способи в одному виробі: шкант ставлять для точного позиціонування деталей одна відносно одної (щоб плити не з’їжджали під час стягування), а конфірмат — для основної силової фіксації. Такий тандем дає і міцність, і акуратне вирівнювання.
Особливості з’єднання ДСП, МДФ та фанери
Матеріал плити впливає на вибір кріплення не менше, ніж форма з’єднання. ДСП — найпоширеніший і найдешевший варіант, але й найкрихкіший: різьба конфірмата тримається за рахунок стружки, і якщо кілька разів вкручувати-викручувати гвинт в одному отворі, кріплення слабшає.
МДФ щільніший і однорідніший за структурою, тримає різьбу надійніше, менше сколюється при свердлінні. Для МДФ підходять практично всі перелічені способи без обмежень.
Фанера — матеріал міцніший за ДСП у рази, тому з’єднання на фанері можна робити навіть саморізами напряму, без конфірмата, якщо товщина дозволяє. Хоча естетично конфірмат чи шкант все одно виглядають акуратніше.
Правильне з’єднання плит під прямим кутом — це не про складність, а про уважність до дрібниць: точну розмітку, підходящий інструмент і розуміння, який тип кріплення відповідає конкретному завданню. Витративши зайві 10 хвилин на фіксацію струбциною і перевірку кута, можна зекономити собі не один вечір на переробці перекошеної шафи.
